地址:广东省东莞市道滘镇西部快线大岭丫段7号1-3栋如何使用柔性拖链电缆
点击量:发布时间:2019-06-18 08:00

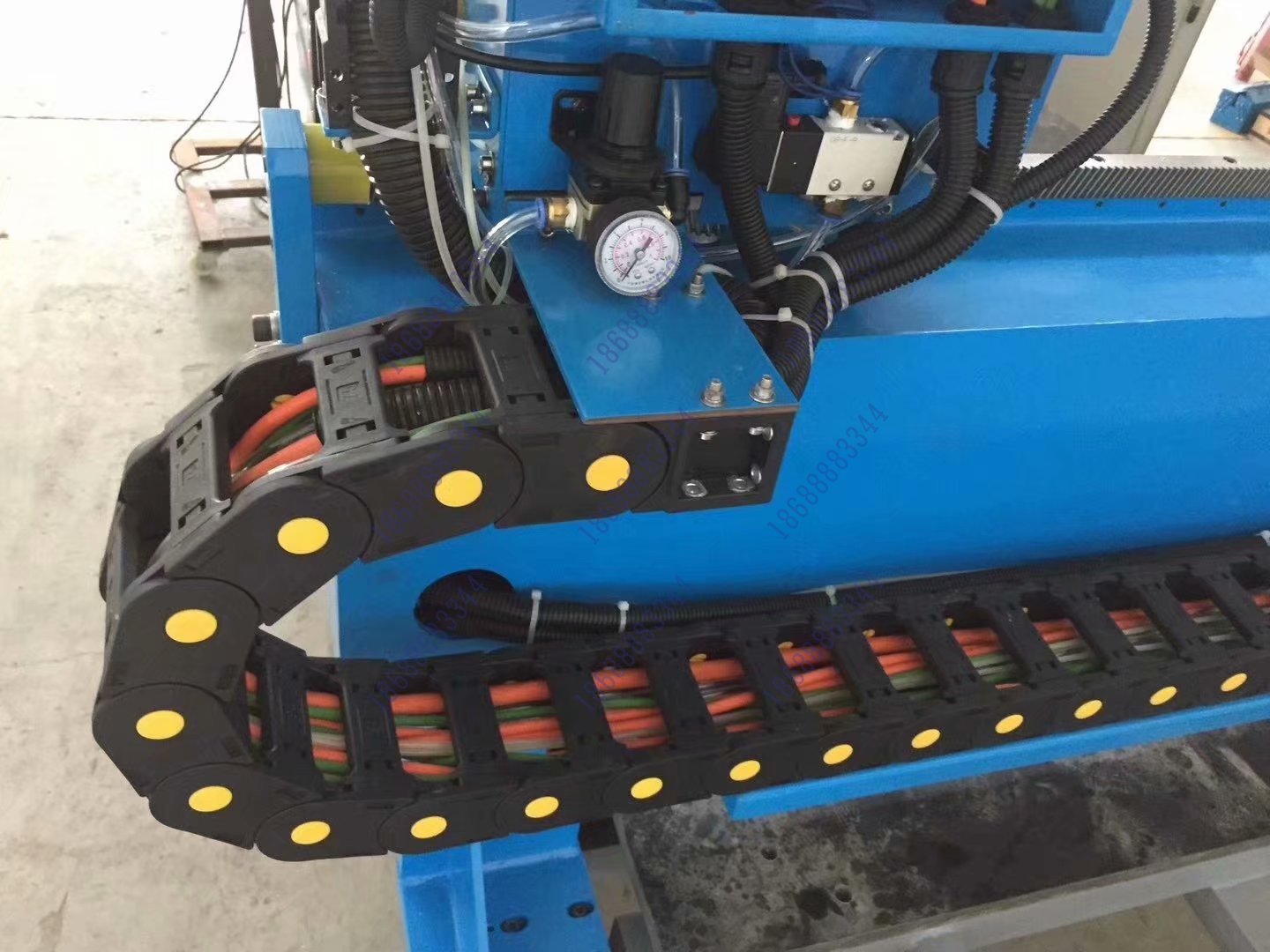

拖链电缆主要用于工业自动化系统,生产线系统,焊接机器人,潜水器等,需要前后移动。为了防止电缆缠绕,磨损,拉扯,悬挂和散落,电缆通常放置在电缆链中。
拖缆使用
普通拖链电缆具有弯曲性能,移动灵活性,耐磨性,耐油性,抗拉强度等优点,常用于自动化移动设备,如:自动化企业装配线车间,电焊机器人手臂,船用检测设备等。
特种拖链电缆具有耐寒,耐油,耐海水,耐化学性,耐低温,耐挤压等优点。它主要用于恶劣的户外环境和要求苛刻的电缆,如船舶自动化系统和仪器。用于浅海机器人,化学自动化设备和冶金自动化企业的特殊柔性拖链电缆。
拖链电缆安装注意事项
1.拖缆的敷设不应扭曲,也就是说,不应从电缆卷筒或电缆卷筒的一端松开电缆。相反,应通过旋转卷轴或电缆卷筒展开电缆,如有必要,可以展开或悬挂电缆。在这种情况下使用的电缆只能直接从电缆卷上取下。
2,必须注意电缆的最小弯曲半径,安装半径不小于电缆直径的6倍。
3.电缆必须松散地并排放置在拖链中,尽可能布置,用垫片隔开或插入支架的分隔孔中。链条中电缆之间的间隙应至少为电缆直径的10%。
4.拖链中的电缆不得接触或被困在一起。
5.电缆的两个点必须固定,或者至少必须固定在链条的移动端。通常,电缆的移动点应该是链条末端电缆直径的20-30倍。
6.请确保电缆在弯曲半径内完全移动,即不能强行移动。因此,电缆可相对于彼此或相对于引导件移动。经过一段时间的操作后,最好检查电缆的位置。必须在推拉运动后进行此检查。
7.如果链条断裂,则需要更换电缆,因为无法避免过度拉伸造成的损坏。
