数据表6XV1830-3EH10
PROFIBUS FC拖曳电缆，PROFIBUS拖曳电缆，最大加速度4 m/QS最小300万次弯曲循环最小弯曲半径约120 mm 2线屏蔽按仪表出售交货长度最大1000 m最小订购20 m的6XV1830-3EH10

6XV1830-3EH10产品类型名称PROFIBUS FC拖曳电缆
产品说明高度灵活的总线电缆（2                                    产品说明高度灵活的总线电缆（2芯），按流量计出售，未组装的PROFIBUS FC拖曳电缆，PROFIBUS拖曳电缆，最大。



加速度至少4 m / QS 至少3百万次弯曲循环。弯曲半径约 120毫米2线屏蔽，按表出售。1000 m最小订单20 m


6XV1830-3EH10适用于电缆架中的连续运动控制

电缆名称02YY（ST）C11Y 1x2x0,65 / 2,56-150 LI KF 40 FR汽油



电气数据
长度阻尼比
· 最高9.6 kHz	0.003分贝/米
· 最高38.4 kHz	0.004分贝/米
· 最高4 MHz	0.025分贝/米
· 在16 MHz /最大	0.049分贝/米
阻抗
· 额定值	150Ω
· 在9.6 kHz	270欧
· 在38.4 kHz	185欧姆
· 在3 MHz…20 MHz	150Ω
相对对称公差 · 9.6 kHz时的特性阻抗 · 38.4 kHz时的特性阻抗	10％ 10％



· 3 MHz…20 MHz时的特性阻抗	10％
每长度/最大的回路电阻	133毫欧/米
每长度/最大的屏蔽电阻	14欧姆/公里
每长度/ 1 kHz时的容量	28 pF /米
工作电压 · RMS值	80伏



机械数据
电气芯数	2

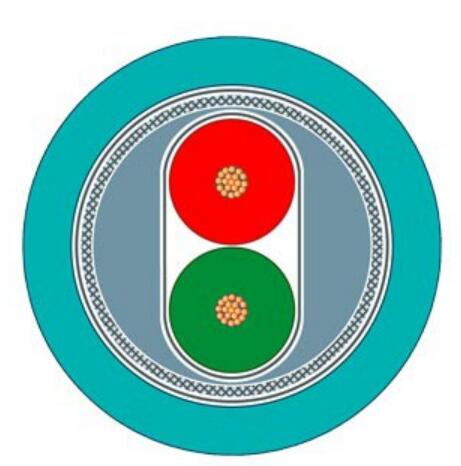

盾牌设计	重叠的铝包箔，铠装在镀锡铜丝编织网中
电气连接类型/ FastConnect	是
外径
· 内部导体的	0.67毫米
· 电线绝缘	2.56毫米
· 电缆内护套的	5.4毫米
· 电缆护套	8毫米
外径/电缆护套的对称公差	0.4毫米
材料
· 电线绝缘	聚乙烯（PE）
· 电缆内护套的	聚氯乙烯
· 电缆护套	聚氨酯（TPU）
颜色 · 数据线的绝缘层 · 电缆护套	红色/绿色汽油
弯曲半径 · 单弯/最小允许 · 连续弯曲	40毫米 120毫米
弯曲次数	3000000; 拖链适用于300万次弯曲循环，弯曲半径为120 mm（15x D），速度为4 m / s，加速度为4 m /s²
拉伸载荷/最大	100牛
每长度重量	77公斤/公里



环境条件

6XV1830-3EH10环境温度 · 在运行期间-40 ... +60 °C · 存放期间-40 ... +60 °C · 在运输过程中-40 ... +60°C · 在安装过程中-40 ... +60 °C · 注意 电气性能在20°C下测得，分别根据DIN 47250第4部分进行测试，DIN VDE 0472



环境条件/操作	网段长度受限（请参见PROFIBUS网络手册）
燃烧行为	阻燃性符合IEC 60332-1-2
燃烧行为等级/符合EN 13501-6	Eca
耐化学性
· 矿物油	耐油，符合IEC 60811-2-1（7x24h / 90°C）
· 去油脂	抵抗的
· 浇水	条件抵抗
放射抗性/抗紫外线	抵抗的



产品功能，产品功能，产品组件/一般

产品特点 · 无卤素 · 无硅是



标准，规格，认可
UL / ETL列表/ 300 V额定值	是; c（UL）us / CMX
UL / ETL风格/ 600 V额定值	是; cRU AWM IA / B 80°C 600V FT2
适用性证书
· EAC批准	是
· CE标志	是
· 符合RoHS	是
设计代工
· 广东卡达西电缆有限公司	+861868.8883.344
（ABS）
· 必维国际检验集团（BV）	没有
· Det Norske Veritas（DNV）	没有
· 德国劳埃德（GL）	+417.8808.4616
· 劳埃德船级社（LRS）	没有
· 日本海事协和会（NK）	没有
· Polski Rejestr Statkow（PRS）	没有
