为什么拖链电缆有绝缘颜色编码?

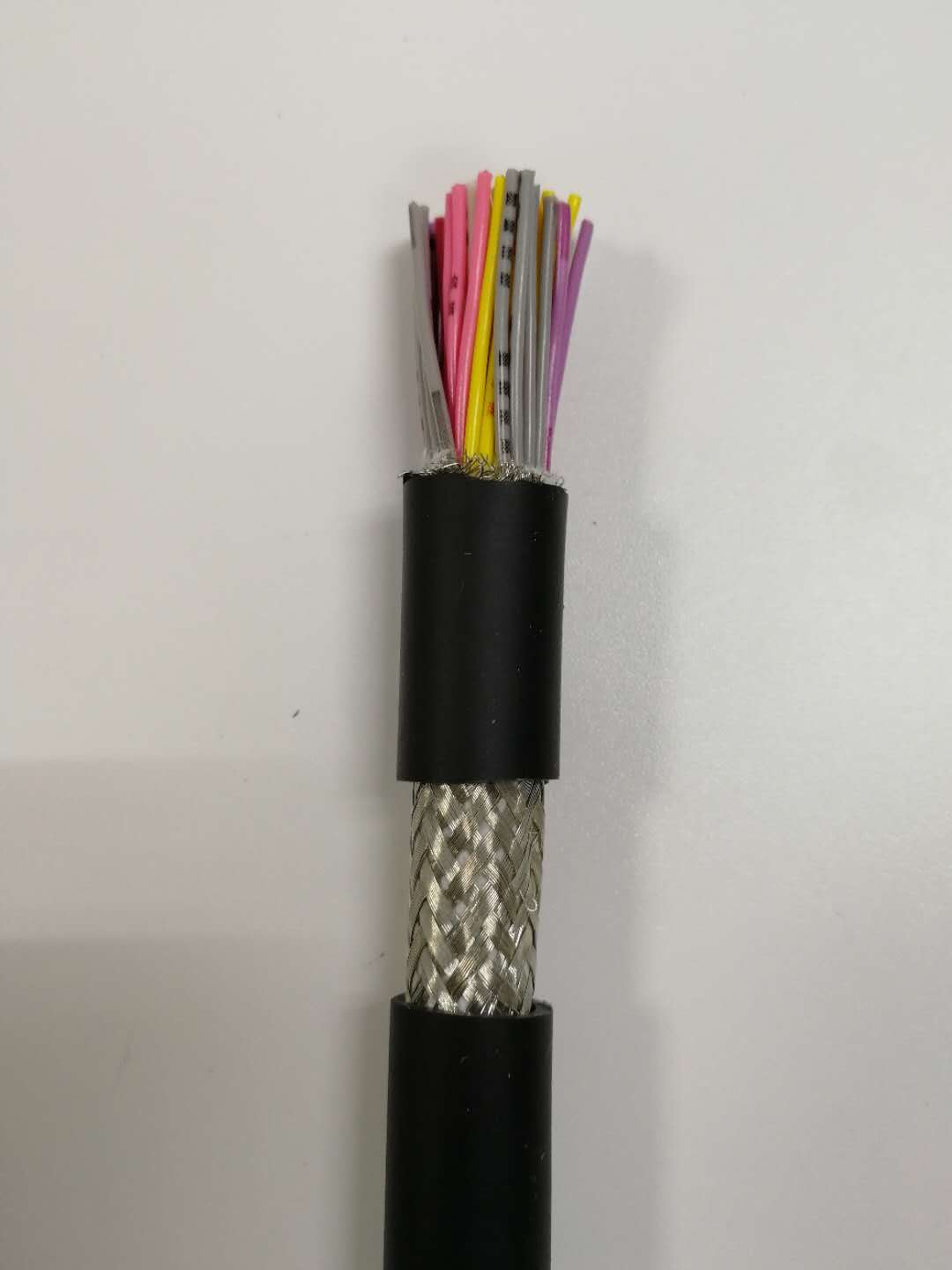

电缆尖端结构的3DCG图像电缆中的导体用绝缘体覆盖,颜色编码如红色,蓝色,绿色,黄色等。你知道原因吗?
在本期中,我们将介绍在电缆中使用绝缘体的目的以及电缆绝缘体采用颜色编码的原因。
在电缆中使用绝缘的目的
电缆是通过扭转覆盖有绝缘体的导体制成的,为防噪声提供屏蔽,并进一步覆盖护套以保护导体。
用绝缘体覆盖每个导体的目的是防止导体之间的直接接触。如果导体彼此直接接触,当电流流动时可能会流过大量电流,这是危险的。
因此,导体上覆盖有绝缘体,阻挡电流以确保安全的电流流动。
为什么拖链电缆绝缘体采用彩色编码
覆盖有绝缘体的每个导体称为核心。在两根或更多根电缆的情况下,覆盖导体的绝缘体是彩色编码的,以便可以识别每根电缆。
例如,如果两根电缆具有相同的颜色,则它们在外观上难以区分。绝缘体的颜色编码可以防止错误接线并提高布线效率。
例如,下面显示了2(2)到7(7)个核心的颜色编码。
2颗心:黑色和白色
3颗心:黑色,白色,红色
4颗心:黑色,白色,红色,绿色
5颗心:黑色,白色,红色,绿色,黄色
6颗心:黑色,白色,红色,绿色,黄色,棕色
7心脏:黑色,白色,红色,绿色,黄色,棕色,蓝色
尽管用于识别的颜色(识别颜色)倾向于随着芯的数量增加而增加,但是并不总是必须“中心的数量=识别颜色的数量”,只要它们可以彼
此区分即可。 。使用电缆时,请参阅产品规格并检查颜色编码规则。
如何识别无色心脏
识别心灵中心的方法不限于“颜色编码”。还有其他方法可以从外观中识别出来。
形状识别
通过在拖链电缆绝缘体中放置一个小突起来识别电缆。例如,如果电缆中有两个核心,则可以区分具有突起的核心和不具有突起的核心。
通过编号识别
一种在绝缘体上打印和识别数字的方法。数字被分配给每个核心并且可以被识别。
这一次,我们介绍了在电缆中使用绝缘体的目的以及为绝缘体着色的原因。
电缆涂有绝缘体,以防止导体之间的直接接触,收集并用护罩和护套覆盖。电缆绝缘的颜色编码是为了正确识别磁芯并防止错误接线。
电缆尖端结构的3DCG图像电缆中的导体用绝缘体覆盖,颜色编码如红色,蓝色,绿色,黄色等。你知道原因吗?
在本期中,我们将介绍在电缆中使用绝缘体的目的以及电缆绝缘体采用颜色编码的原因。
在电缆中使用绝缘的目的
电缆是通过扭转覆盖有绝缘体的导体制成的,为防噪声提供屏蔽,并进一步覆盖护套以保护导体。
用绝缘体覆盖每个导体的目的是防止导体之间的直接接触。如果导体彼此直接接触,当电流流动时可能会流过大量电流,这是危险的。
因此,导体上覆盖有绝缘体,阻挡电流以确保安全的电流流动。
为什么拖链电缆绝缘体采用彩色编码
覆盖有绝缘体的每个导体称为核心。在两根或更多根电缆的情况下,覆盖导体的绝缘体是彩色编码的,以便可以识别每根电缆。
例如,如果两根电缆具有相同的颜色,则它们在外观上难以区分。绝缘体的颜色编码可以防止错误接线并提高布线效率。
例如,下面显示了2(2)到7(7)个核心的颜色编码。
2颗心:黑色和白色
3颗心:黑色,白色,红色
4颗心:黑色,白色,红色,绿色
5颗心:黑色,白色,红色,绿色,黄色
6颗心:黑色,白色,红色,绿色,黄色,棕色
7心脏:黑色,白色,红色,绿色,黄色,棕色,蓝色
尽管用于识别的颜色(识别颜色)倾向于随着芯的数量增加而增加,但是并不总是必须“中心的数量=识别颜色的数量”,只要它们可以彼
此区分即可。 。使用电缆时,请参阅产品规格并检查颜色编码规则。
如何识别无色心脏
识别心灵中心的方法不限于“颜色编码”。还有其他方法可以从外观中识别出来。
形状识别
通过在拖链电缆绝缘体中放置一个小突起来识别电缆。例如,如果电缆中有两个核心,则可以区分具有突起的核心和不具有突起的核心。
通过编号识别
一种在绝缘体上打印和识别数字的方法。数字被分配给每个核心并且可以被识别。
这一次,我们介绍了在电缆中使用绝缘体的目的以及为绝缘体着色的原因。
电缆涂有绝缘体,以防止导体之间的直接接触,收集并用护罩和护套覆盖。电缆绝缘的颜色编码是为了正确识别磁芯并防止错误接线。
