点击量：发布时间：2020-05-16 08:12
电缆线束加工预焊
1.电缆线束加工材料
①无铅锡NP303(旺兴达)
2.电缆线束加工作业方法

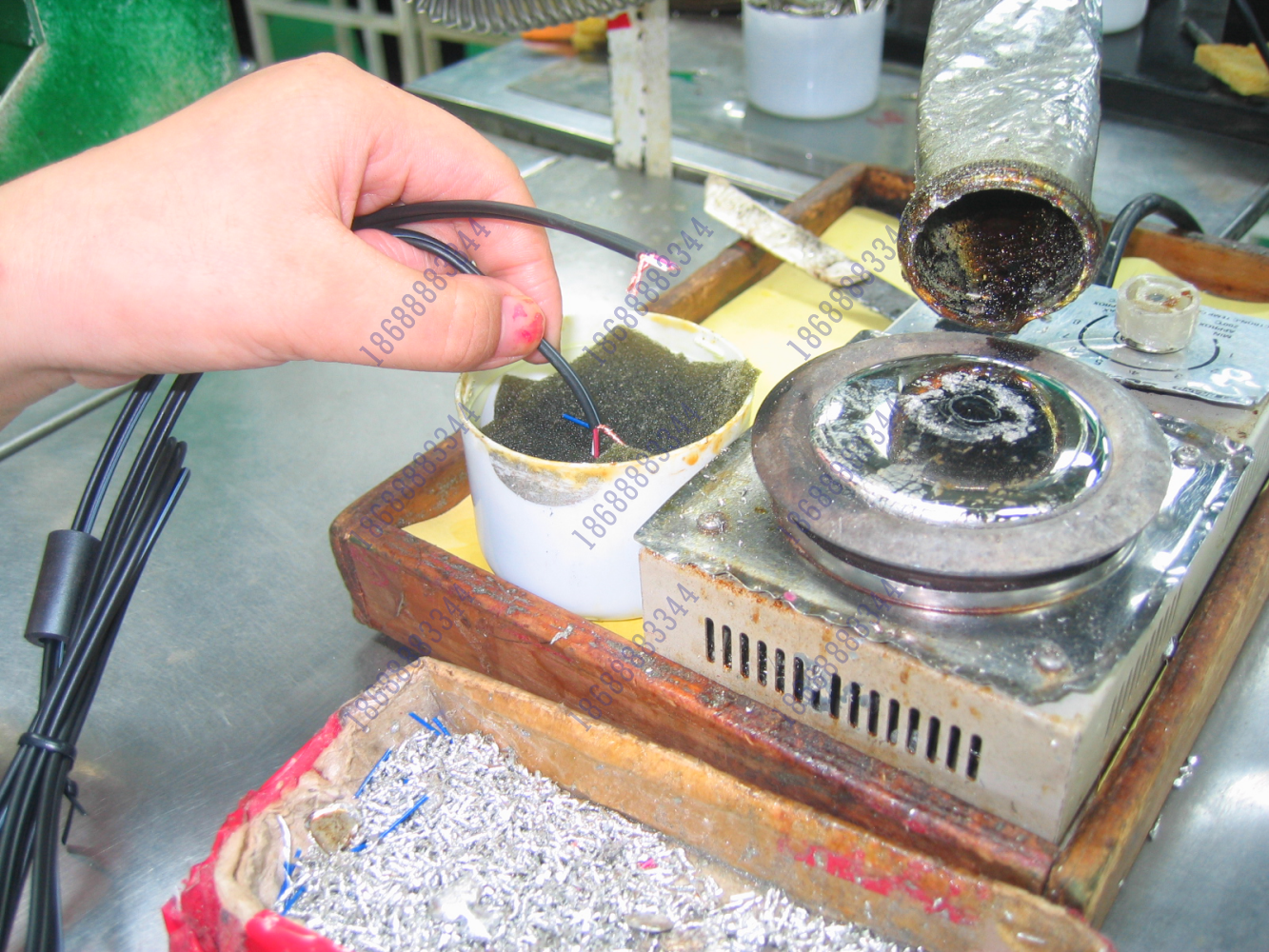

①拿起电线将A端SS线与铜丝粘上黄水与白水的混合液后,将SS线插入锡炉内(锡
炉温度35 0±20℃)到SS线根部可剩0.5mm,以免插入太深烫伤旁边的芯线,预焊到
根部后用钳子剪剩约3mm,确认导线是否与SS线连接到一起。
②预焊芯线时插入锡炉时正好铜丝部分插入锡内,绝缘皮不用放入,以免烫伤芯线、
粘多余的锡渣到芯线上,影响后面半田,预焊前确认铜丝有无散开、,断线等现象,
锡面经常进行清洁(30PCS一次)。
3.电缆线束加工不良处理
①预焊时烫伤芯线剪头再生,再生时需拿取不良标识牌,填写好不良
标识后挂于电线上流入下工程.
②预焊有尖刺或锡渣时,可进行重新预焊修改。
4.电缆线束加工常识性知识
①铜丝散开容易造成半田短路。
②黄水/白水作用是助焊剂,使预焊时更容易上锡。
③芯线烫伤粘到一起时也会造成电检时两根芯线铜丝碰到一起而短路。
5.电缆线束加工作业纪律,习惯
①锡炉放置要稳定,锡不可加得太满（容易溢出）,以免烫伤手。
②将SS线铜丝插入锡炉时,手要掌握一个支点,使每次插入的深度都在范围内。
③剪SS线时手拿钳子将电线朝下到SS线置场方向,以免剪剩的SS线飞溅得到处
都是。
