电线电缆线束加工电检作业标准
1.材料 ①电检机
2.作业方法
①确认电检机设定,测试模式/项目,配线导通阻抗,绝缘,耐压的设定是否与标准
①确认电检机设定,测试模式/项目,配线导通阻抗,绝缘,耐压的设定是否与标准
书一致,治具是否OK。
②用反测品良品、开路、短路、误配,耐压反测电检机的设定.

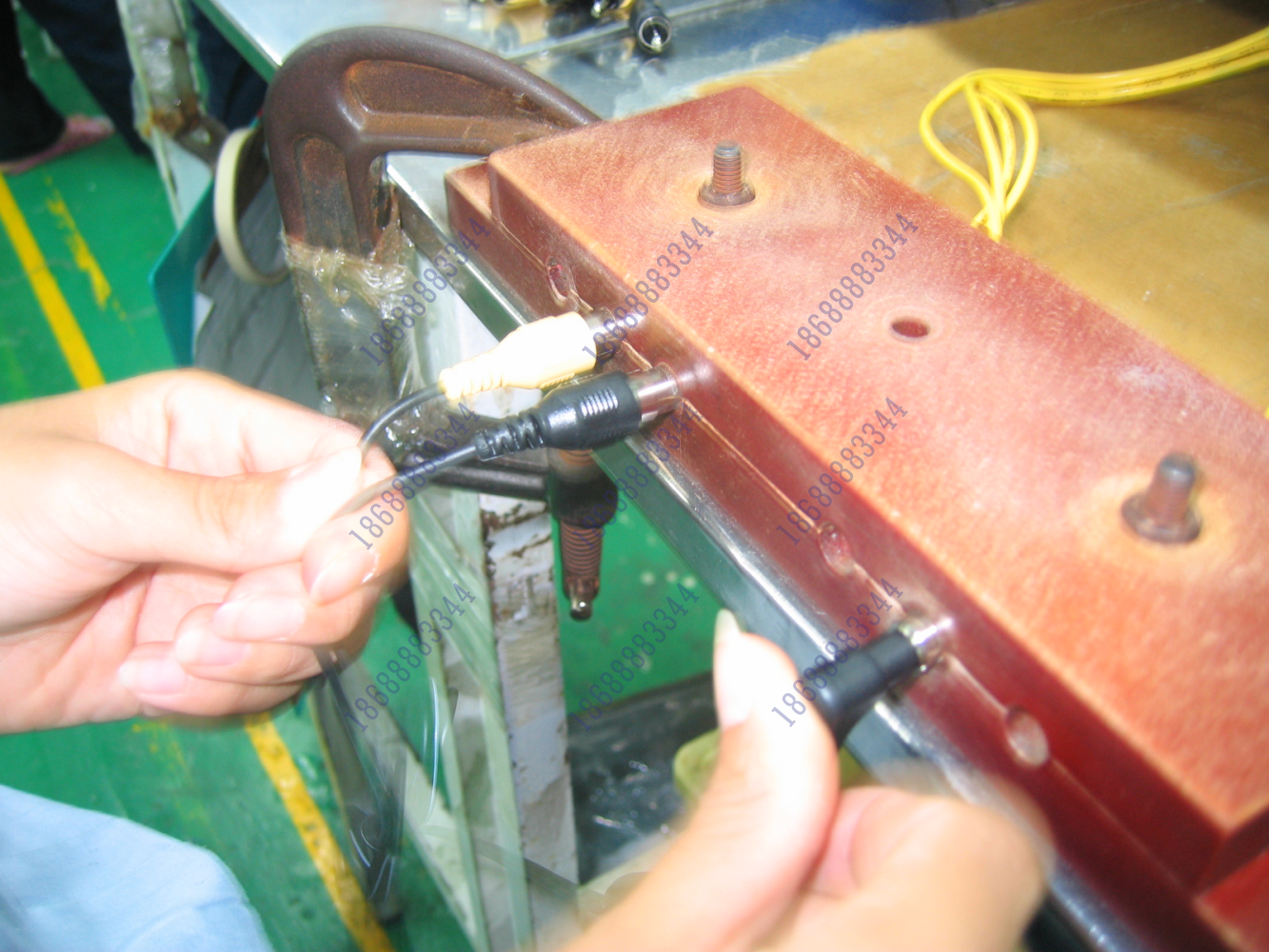

③将A,B端依次插入治具内,将B端黑色插入治具，再插入A端，最后插入B端
黄色，当显示瞬间测试请摇摆线材时,先摇摆A端,再摇摆B端成型A端（摇摆
时左手抓住成型部位，右手拿住线材离成型部位约30mm～40mm处），当电检
机显示“PASS”在发出“嘟”声、绿灯亮时为良品,可抓住端子成型部位依序拔
出,不可抓住电线直按拔端子（易造成断线）
绿灯亮 OK 红灯亮 NG
3.不良处理
①当电检机屏幕显示“FAIL”时,连续嘟嘟……,红灯亮时为不良品,切勿取下线材，
①当电检机屏幕显示“FAIL”时,连续嘟嘟……,红灯亮时为不良品,切勿取下线材，
应立即挂上电检标示注明不良种类(不良标签) ，再次确认NG时按报警开关(红色
品质)按键报警,生产线STOP，当显示OPEN时为断线,M.W误配,SHORT为短路,
XHPOT为耐压。
②不良数量及时填写在不良记录表上。
4.作业纪律,习惯
①治具使用寿命为5000回次,超过应及时更换治具。
①治具使用寿命为5000回次,超过应及时更换治具。
②在检查进行中.须注意有高压,勿将裸手去碰端子以免触电。
③每天应及时准确填写作业日报表。
④电检机为精密仪器下面应垫绝缘材料
④电检机为精密仪器下面应垫绝缘材料
⑤拔取电检OK的成品时,切不可直接抓住电线往外拔。
⑥电检工序为最重要的工序,不可马虎大意,每PCS一定要经过电检才可以流入下
工程,不管在哪里拿的电线,只要有拿离现场或掉落在地上都需要再次电检才可流
入下工程.
