电线电缆线束加工磁环成型
1.材料
①PVC:PNL-8201-11(黑)励进
①PVC:PNL-8201-11(黑)励进
2.作业方法
①确认磁环是否合格,机器设定是否OK。
①确认磁环是否合格,机器设定是否OK。

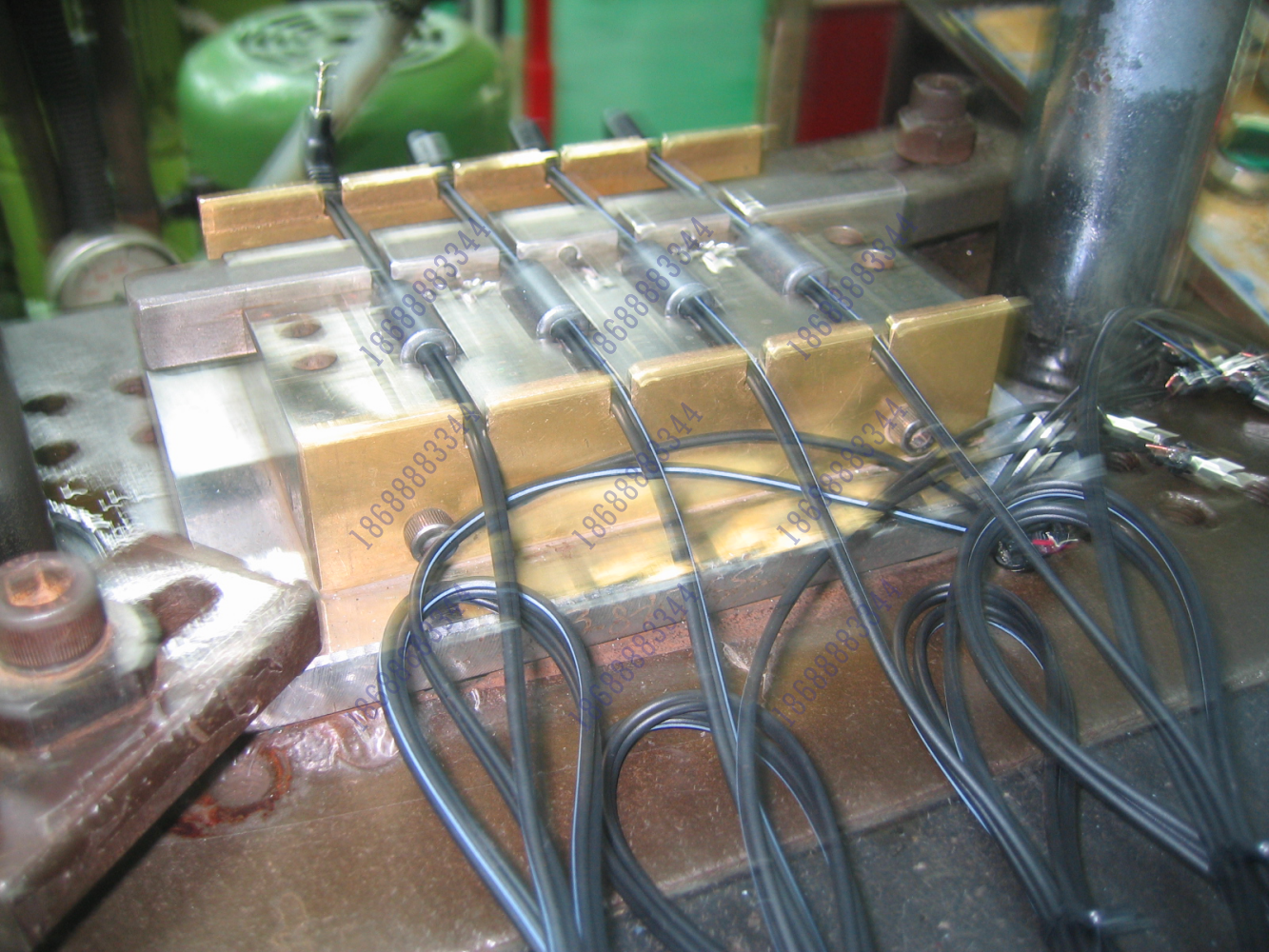

②将磁环放入模具下模型腔内,要放到位,在两边的柱子的中间,不可放到柱子
上,以免关模时压坏磁环或模具。
③放线时将A端线尾顶到模具的档线板上控制尺寸,确认OK后关模两手同时按
关模按扭,起模后双手抓住电线将其往上拉起,拿出成品后,先要将下模放入模具
内关模,再检查前一模的成品有无压线、缩水、条痕等不良,磁环尺寸60±5mm。
3.电线电缆线束加工不良处理
3.电线电缆线束加工不良处理
①出现不良时按再生品规定领取标识牌,填写好不良标签,再生品待班组长确认
后再流下去。
②包不住:剥皮再生, 原因: a胶量不够. b线未放到位有翘起
③压线:剥皮再生,原因: a电线外径偏大 b电线未放到线槽内 c线槽太脏
④漏胶:剥皮再生,LOSS需拉皮,注意有无夹伤电线, 原因: a.压力太大 b.胶量
太多 c.电线外径小等
⑤缺胶:剥皮再生, 原因: a.胶量不够 b.压力太小 c.温度太低 d.射出
时间太短等
4.电线电缆线束加工常识性知识
①“Canon”中文意思为佳能
5.作业纪律,习惯
①不可以2人或2人以上同时作业。
①不可以2人或2人以上同时作业。
②关模慢高度确认5~10mm之间。
③在合模过程中若发现电线未放好或有异物时,应按“紧急回升”键,使模开完后
才可将手放入模具之间,清除时最好将马达关闭。
④不可在机器关模的情况下将手伸入模缸下。
⑤料管有高温勿用手触模。
⑥加料时不可超过料斗警戒线,以免PVC颗粒掉到地面上PVC冷却造成成型不
良。
⑦模具线槽应经常清理,以免粘有太多的锡油等异物。
⑧及时填写作业日报表,机器点检表,维修记录卡等报表,以便能及时了解机器的
正常运作情况。
