地址：广东省东莞市道滘镇西部快线大岭丫段7号1-3栋线束加工成型作业标准
点击量：发布时间：2020-05-19 08:01

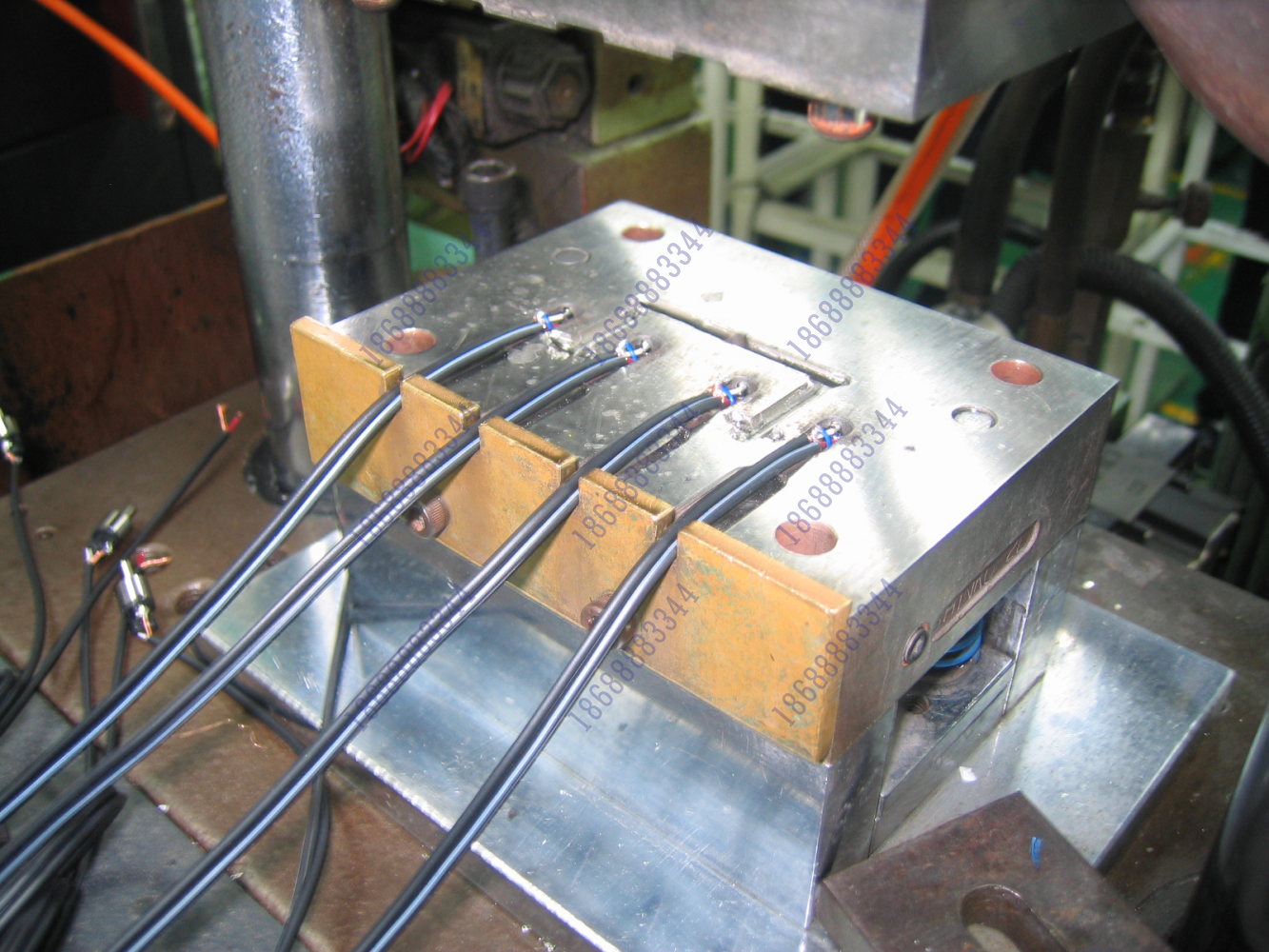

线束加工成型成型A端内模（一次成型）
1.材料 ①J-305 1HP/ST751(PP)透明
2.线束加工成型作业方法
①成型机设定是否OK，模具及线槽是否清理干净，确认半田状态是否OK
②将电线与端子垂直成90°放入模具内，端子推到位，电线放入线槽中（以
②将电线与端子垂直成90°放入模具内，端子推到位，电线放入线槽中（以
免压破电线被覆皮）白色痕向上朝右方向成型。
③关模，待开模后取出制品，插入下一模后关模，检查有无端子伤，压线，缺
胶等不良（端子高度14.0±0.3mm）。
3.线束加工成型不良处理
①端子伤,剪头再生, 原因: a.端子本身伤 b.端子上或模具内有锡渣
②缺胶,剪头再生, 原因: a.胶量不够 b.压力太小 c.射出时间太短
d.温度太低
③压线, 原因: a.电线外径偏大 b.放线时歪 c.线槽太脏等
4.线束加工成型作业纪律,习惯
①作业前,中,后每回调机后用5PCS电气检查确认是否短路,断线，目的是确认机
器是否调整OK。
②不可以2人或2人以上同时作业。
③关模慢高度确认5~10cm之间。
④在合模过程中若发现电线未放好或有异物时,应按“紧急回升”键,使模开完后
才可将手放入模具之间,以防意外。
⑤不可在机器关模的情况下将手伸入模具内。
⑥料管有高温勿用手触模。
⑦加料时不可超过料斗警戒线,以免PVC颗粒掉到地面上。
⑧模具线槽应经常清理,以免粘有太多的锡油等异物。
⑨及时填写作业日报表,机器点检表,维修记录卡等报表,以便能及时了解机器的
正常运作情况。
